прибор для определения чистоты прямоугольного микроскопа

i) Полностью автоматизированная система анализа чистоты изображений

Автоматизированная система контроля чистоты является авторитетным продуктом, применяемым в автомобильных деталях, аэрокосмической промышленности, гидравлической смазке для обнаружения частиц, имеет сильные профессиональные, стандартизированные, результаты измерений могут быть прослежены и другие преимущества.Система контроля чистоты соответствуетISO16232，VDA19，ISO4406Критерии проверки чистоты.Системная интеграция импортной оптической микроскопии, импортной электрической платформы, программного обеспечения для автоматизированного анализа, сканирования изображений высокой четкостиCCDС высокой степенью автоматизации, режим проектирования рабочего процесса, простая работа, сбор изображений быстрый и эффективный, автоматическая компенсационная фокусировка для обеспечения ясности каждого кадра изображения, бесшовный сквозной просмотр, интеллектуальная статистика распознавания, в соответствии со стандартами выбора для генерации результатов и отчетов.

i)Функциональное описание

Высокоточный сканирующий анализ стандартной фильтрующей бумаги различных размеров, а также дифференциация отражающих и не отражающих частиц в сочетании с технологией поляризованной диафрагмы обеспечивают прямые справочные данные и изображения для определения металлических и неметаллических частиц. В то же время волокна и волокна могут быть точно классифицированы на основе различных соотношений длины и ширины, а сцепленные частицы могут быть подтверждены в реальном поле зрения и разделены с помощью цифрового разделения для обеспечения точности фактических суждений. Аналитическое программное обеспечение упрощено, отчеты могут быть экспортированыWORDИзображения, автоматически сохраненные в каталоге базы данных, автоматически хранятся в базе данных, отслеживаются, могут быть автоматически расположены в поле зрения, где находится каждое изображение, автоматически устанавливаются металлические, неметаллические, волокнистые частицы. Процесс анализа полностью соответствуетISO16232，VDA19Такие стандарты, как выполнение для удовлетворения стандартов тестирования чистоты Volkswagen, BMW, General, Ford и других крупных автомобильных заводов, поддержка пользовательских стандартов.

II. Состав системы анализа чистоты:

1Перечень компонентов системы:

2 Состав и параметры оборудования

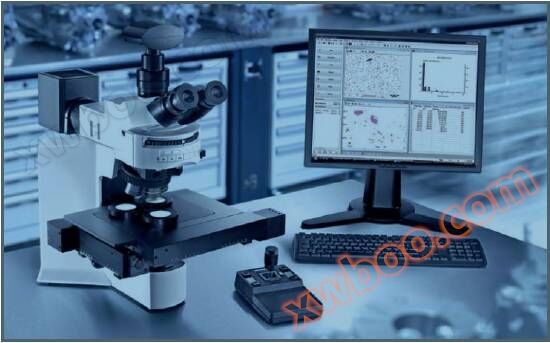

Общий внешний вид оборудования

1Хостинг для сбора изображений очистителя:

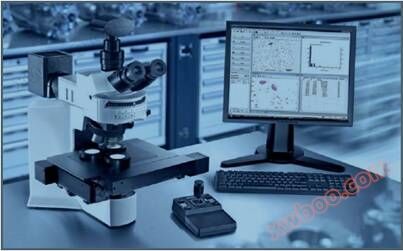

Внешний вид микроскопа

2) Технические параметры:

(1Позитивный: с использованием японского микроскопа Olympus High Precienced Image, оборудование имеет высокостабильную многофункциональную интеграцию.

（2Высокое разрешение: оптимизация общего гармоничного ахроматического дизайна,Таким образом, улучшить разрешение, хроматизм, восстановление цвета; Устранение помех, таких как шум, и предоставление резких изображений с высоким контрастом, высокой контрастностью и высоким разрешением; Оптические детали, покрытые плесенью, также имеют функцию защиты от плесени, это действительно имеет смыслISO14001Экологическая продукция.

(3)Оптическая система:HCSГармоничная оптическая система с многократной коррекцией цветовой аберрации третьего поколения, все оптические компоненты (например, зеркала, объективы, оптические интерфейсы и т. Д.) имеют ахроматическую коррекцию; Улучшить общую гармонию микроскопа и общее улучшение производительности.

（4Очки: Биокулярное наблюдение с большим полем зрения, наблюдение за большим и удобным полем зрения.

Увеличение10Удвоить, окуляр принят22окуляр с плоским полем обзора,Можно корректировать преломление55-75mmРегулируемый зрачок.

(5объектив: высокопроизводительный плоский хроматизирующий объектив(EPIПовышение контрастности)- Плесенная защита от плесени; Может использоваться одновременно с открытым полем, поляризацией и дифференциальной интерференцией.

（6) Увеличить кратно:10 / 20 / 30В два раза больше.

（7) Наблюдение за полем зрения: открытое поле, поляризация и другие функции наблюдения и зарезервированное функциональное положение, удобное преобразование функций, функция добавления или вычитания проста в эксплуатации,Функциональное переключение вручную
（8) Микроскоп: Аналитический микроскоп высокой четкости, подходит5Обнаружение примесей свыше микрон.

(9) Объективный преобразователь: ручной

（10Разделительный цилиндр: спектроскопическое переключение окуляров и фотографических выходов с использованием нового спектроскопического зеркала,Распределение света имеет0 / 50 / 100Третий абзац.Верхний фотовыход гарантирует, что цифровая камера будет иметь идеальные эффекты как с высокой динамикой, так и с высоким разрешением..

(11) Цифровая камера: Импорт истинного цвета, высокой четкости, высокого разрешения, высокой динамической реакции,USB3.0Высокоскоростные интерфейсы, сбор в реальном времени, синхронный захват изображений; Поддержка операций отображения и ввода на английском и китайском языках; И содержит интерфейс с микроскопом., 700Десять миллионов эффективных физических пикселей.

2Высокоточная платформа для автоматического сканирования

1: Описание функций платформы автоматического сканирования

Программное обеспечение эффективно контролируетсяВысокоточная автоматическая сканирующая станция в пути60X60mmВ пределах,Маленький шаг0.01Высокая точность сканирования микрон автоматически выполняет задачи сканирования и сращивания изображений.

(1) Аналитический микроскоп высокой четкости:ЭСТ автоматическая электрическая станция,Автоматическая система фотографирования, полностью автоматизированное программное обеспечение для анализа чистоты,DELLВысокопроизводительные компьютеры и т.д.

(2) Система фокусировки:Использование электрической системы фокусировки,Можно настроить тонкость/Две модели фокусировки.,В сочетании с автоматическим сканированием плоская автоматическая фокусировка в реальном времени во время сканирования фильтрующей бумаги.

(3) Управляющий маховик:маховик комбинированного управления,Возможность осуществленияXYZУправление точным перемещением и фокусировкой несущей станции в трех направлениях.

(4)Модульная проектная платформа:Модульный дизайн и открытая структура, которая сохраняет все варианты для будущих обновлений и функциональных улучшений.

(5)Зажим для фильтрующей бумагиА.Применяется к47 / 50мм стандартный фильтр(Металл может быть использован повторно)

(6)Грузоподъемная станцияА.Высокоточное электрическое сканирование.Автоматический, маршрут60X60mm,Минимальный шаг0.2Микрон, точность: + / - 3МикрометрПовторяемость: < 1Микрометр.

(7) Диапазон обнаружения:Полный спектр сканирования высокой четкости всей фильтрующей пленки.

(8)Операция:Использование эргономического дизайна в целом*Обеспечить сканирование и комфорт работы оборудования.

2: Компоненты автоматического сканирования:

（1)Высокоточная автоматическая сканирующая плоскость, с использованием японского восточного двигателя для импорта двигателя,ЯпонияkurodaИзмельчите шариковый стержень, чтобы гарантировать, что сканирующая платформа в использовании точности сканирования может достигать точности позиционирования микронного уровня, платформа использует высокопрочный авиационный алюминий, обработанный высокоточным и средним станком, поверхность с военной поверхностью твердого анодного окисления, твердость поверхности высокая износостойкость.

（ 2Аппарат управления высокоточной сервоплатформой

Положительный Обратная сторона

（3зажим фильтра

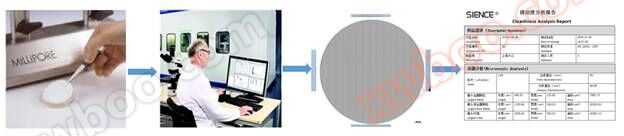

3: Проверка процессов и содержания

1В отношении диаметра50Фильтр в пределах миллиметра для автоматического и высокоточного сканирования, полностью автоматического сращивания изображений, полностью автоматического фотографирования.
2В отношении заснятой примеси автоматически обнаруживается ее количество, размер, форма и другие параметры.
3В зависимости от различий в серости между отражением примеси и субсветом на изображении, предоставляются прямые справочные данные и изображения для определения и определения металлических и неметаллических частиц.
4Точная классификация волокон и волокон на основе различных соотношений длины и ширины; Отражение света (металл), субсвет (неметаллы, оксиды металлов)
5В соответствии с различными национальными и международными стандартами:ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039И так далее, а также пользовательские стандарты клиента автоматически генерируют профессиональные рейтинги чистоты и аналитические отчеты.
6Автоматическое сканирование образцов: Поддержка нескольких способов сканирования: прямоугольная область, круглая область, кольцевая область, сектор и так далее; Удовлетворение различных прикладных потребностей;

7Автоматическое фотографирование, автоматическое позиционирование поля зрения процесс сбора автоматического фотографирования, автоматическое сохранение фотографий, состояние прогресса видно в режиме реального времени; Фотоинформация хранится в базе данных для облегчения поиска; Предоставляет функцию просмотра изображений в поле зрения, вы можете реализовать ретроспективу позиционирования поля зрения, повторное фотографирование и другие функции

8Системы статистики и анализа автоматически идентифицируют частицы, автоматически анализируют категории частиц, автоматически подсчитывают параметры частиц. Также поддерживается модификация частиц. Различные инструменты статистического анализа:MAPРисунок, список частиц, статистические результаты, гистограммы и т.д.;

9Профессиональный отчет о чистоте поддерживает шаблонную модель генерации отчетов, которая включает в себя статистику, рейтинг, полную картину фильтра, максимальные фотографии частиц и другую информацию;

10Основной интерфейс главного интерфейса программного анализа состоит из нескольких способов отображения данных:mapРисунок, результаты анализа частиц, список данных о частицах, статистическая гистограмма и так далее.

11Автоматический рейтинг чистоты.А.Автоматически, можно редактировать;

12Специальные отчеты о чистотеА.Автоматически, можно редактировать;

13Минимальный размер обнаружения.: 5Микрометр,В соответствии сISO16232Основные принципы, которые могут быть более5Микрометрические примеси проверяются. Автоматическое сканирование всего образца (как правило, фильтровальной бумаги), автоматическое фотографирование, автоматическое распознавание частиц, статистика, анализ, автоматическая проверка чистоты, автоматическая генерация профессионального аналитического отчета;

4: Программная система для анализа изображений чистоты

Обзор программных систем

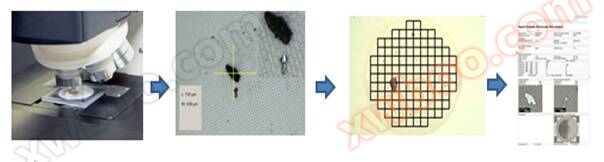

Процессный дизайн, более интуитивно понятные операции

(1)Система состоит из нескольких высокопроизводительных компонентов автоматического управления.Automatic Analysis System

Стереоскопический исследовательский микроскоп обеспечивает получение точных оптических изображений частиц;

Поддерживает множество высоких точностей3осевая электрическая станция, сканирующее положение более точное;

УмныйАвтоматический анализ чистотыПрограммное обеспечениеАвтоматическое фотографирование,Автофокусировка, автоматическое контролируемое сканирование, автоматический идентификационный анализ для обеспечения того, чтобы частицы не были пропущены и неправильно оценены,Высокая эффективность тестирования;Полностью автоматический процесс проверки и анализа: автоматическое сканирование всего образца (как правило, фильтровальной бумаги), автоматическое фотографирование, автоматическое распознавание частиц, статистика, анализ, автоматическая проверка чистоты, автоматическая подготовка профессионального аналитического отчета:

(2)Автоматическое сканирование образцовAuto Scan，Support Multiple Scanning Area

Поддержка нескольких методов сканирования: прямоугольная область, круглая область и т.д.; Удовлетворение различных прикладных потребностей; В то же время можно измерить чистоту деталей, чистоту масла и так далее. Предоставьте профессиональные приспособления, чтобы сделать образцы более ровными.

(3)Многочисленные критерии тестированияMulti Testing Standard

Поддержка различных национальных и международных стандартов:ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039И т.д.; Может вводить стандарты для полного автоматического обнаружения чистоты и частиц; Можно вести статистику волокон; Система регулярно обновляет свои стандарты.

(4)Разнообразие параметров сканирования образцовAuto Scan，Support Multiple Scanning Area

Поддержка областей сканирования нескольких форм: прямоугольная область, круглая область, кольцевая область, секторная область и т. Д. Поддержка различных путей сканирования для удовлетворения различных потребностей приложений;

(5)Умная фокусировкаMultiple Automatic Focus Algorithm

Поддержка нескольких режимов фокусировки: компенсационная фокусировка, фокусировка отслеживания, ручная фокусировка,EFIФокус и т.д. Использование новейших алгоритмов фокусировки гарантирует получение четких изображений, если образец недостаточно ровный;

(6)Автоматическое фотографирование, определение местоположения и ретроспективная перезаписьAutomatic Scan and Resnap

Процесс сканирования автоматически фотографируется, автоматически сохраняется, прогресс виден в режиме реального времени; Фотоинформация хранится в базе данных для облегчения поиска; Кроме того, информация и изображения образца могут быть зашифрованы, чтобы предотвратить несанкционированное изменение просмотра.

Предоставляет функцию проверки просмотра изображений в поле зрения, вы можете реализовать каждую функцию позиционирования поля зрения, ретроспективу, повторную съемку и другие функции

(7)Автоматическое распознавание светоотражающих частиц, светоотражающих частиц, волоконAuto Analysis

(8)

Система автоматически идентифицирует частицы и может одновременно проверять как светоотражающие, так и светоотражающие частицы (обычно металлические частицы), волокна.

Три вида частиц автоматически проверяются и классифицируются. Поддерживается установка подходящих интервалов для различных частиц. Поддерживает настройки разделения трех частиц.

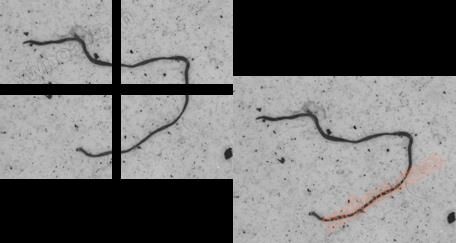

(8)Поддержка кросс - горизонтальных сверхбольших частиц, автоматическая коррекция смещения

Система автоматически распознает частицы, автоматически анализирует категории частиц, автоматически подсчитывает параметры частиц. Также поддерживается модификация частиц. Различные инструменты статистического анализа:MAPРисунок, список частиц, статистические результаты, гистограммы и т.д.;

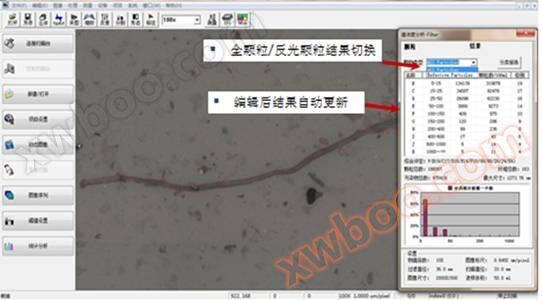

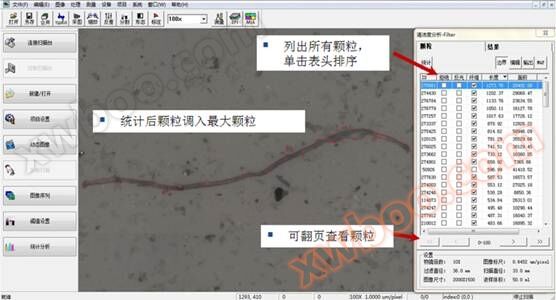

(9)Статистика и анализAnalysis and Statistics

Система автоматически распознает частицы, автоматически анализирует категории частиц, автоматически подсчитывает параметры частиц. Также поддерживается модификация частиц. Различные инструменты статистического анализа:MAPРисунок, список частиц, статистические результаты, гистограммы и т.д.;

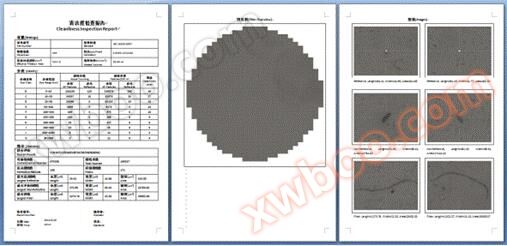

(10)Отчет о профессиональной чистотеProfessional Cleanliness Report

Поддержка шаблонных моделей генерации отчетов, содержащих статистику, рейтинги, полные изображения фильтров, фотографии максимальных частиц и другую информацию; Можно выбрать несколько моделей отчетности.

5Другие функции программного обеспечения:

1Импорт и экспорт аппаратных параметров

2Открыть отчет

3Геометрические измерения

4Увеличить печать

5Синтез изображений

6Дейл.3902Компьютеры

7HP (HP)LaserJet Pro P1106Черно - белый лазерный принтер

Торговая марка: HPHP

Модель:P1106

Тип: лазерный принтер

Диапазон:A4Масштабы

Лазерный принтер
Разрешение: до600x600x2dpi(Эффективная точность вывода1200dpi)*HP FastRes 600、HPFastRes 1200

Скорость печати до18Страницы/Минуты(A4)Фактическая скорость варьируется в зависимости от конфигурации системы, программных приложений, драйверов и сложности документа.

Загрузка ежемесячной печати:5000Страницы (A4Бумага) Загрузка печати означает количество страниц, выводимых ежемесячно.

Главная страница Время выхода: черно - белый: только нужно8.5Секунда

Память2MB

Совместимые системы:Microsoft Windows 7(32-bit/64-bit)、Windows Vista(32-bit/64-bit)、Windows XP(32-bit/64-bit)、Windows Server 2008(32-bit/64-bit)、Windows Server 2003(32-bit/64-bit)、Mac OS X v10.4、v10.5、v10.6、Linux

Интерфейс: высокоскоростнойUSB 2.0Порт

Поддержка размера бумаги: в коробку:150Страницы в коробке из коробки:100Страница вниз в коробке 150Страницы в коробке:147x211Б216x356Тип печатного носителя миллиметра: бумага(Лазерная бумага для печати, обычная бумага, фотобумага, коричневая бумага, крафт - бумага)Конверты, этикетки, карточки, прозрачные пленки, открытки
