ТК - 3051ТГ Преобразователь давления

ДоговариваемыйОбновление на10/27

Модель

Природа производителя: Производители

Категория продукта

Место происхождения

Онлайн Консультация

Обзор

TK - 3051TG Материальная мембрана трансформатора давления: нержавеющая сталь 316L, сплав Харви C Процессное соединение: нержавеющая сталь 316L наполнитель: корпус силиконового преобразователя: материал из алюминиевого сплава, наружное напыление корпуса эпоксидной смолы уплотнительное кольцо: бутадиен - нитрильный каучук (NBR) табличка: нержавеющая сталь 304. ......

Подробности о продукте

Преобразователи манометрического / абсолютного давления серии CHD820 используются для измерения уровня, плотности и давления жидкости, газа или пара, а затем преобразуются в выход сигнала тока HART от 4 до 20 мADC. Также можно взаимодействовать с HART375 или HART475 для настройки параметров, мониторинга процесса и т.д.

Стандартные спецификации

(Скорректированный диапазон по стандартной нулевой точке, диафрагма 316L из нержавеющей стали, наполнитель - силиконовое масло)

1: Технические характеристики

Точность отсчета интервала(Включая линейность, обратную аберрацию и повторяемость с нуля)± 0075%

Если TF > 10 (TF = максимальный / регулируемый диапазон), то:±(0,0075×TF)%

Предусмотрена максимальная точность 0,05%.

Воздействие температуры окружающей среды

Измерительный код	Общее воздействие от - 20°C до 70°C
В	±(0,20×TF+0,10)%×Span
другие	±(0,10×TF+0,10)%×Span

Долгосрочная стабильность

Измерительный код	Объем воздействия
В	± 0,2% × Span / 1 год
другие	± 0,1% × Span / 1 год

Воздействие питания

± 0001% / 10V (15 - 42V DC), не считая

2: Функциональные спецификации

Масштаб и диапазон (CHD820 - TG - манометрическое давление)

Измерение / диапазон		кПа	бар
В	диапазон измерений	0,6 - 6	6-60 мбар
В	диапазон	- 6 - 6.	-60-60 мбар
С	диапазон измерений	2 - 40	0,02 - 0,4
С	диапазон	- 40 - 40.	- 0,4 - 0,4
Д	диапазон измерений	2.5 - 250	0.025 - 2,5
Д	диапазон	- 100 - 250.	- 1 - 2,5
F	диапазон измерений	30 - 3000.	0,3 - 30
F	диапазон	- 100 - 3000.	- 1 - 30.
Г	диапазон измерений	0,1~10МПа	1 - 100
Г	диапазон	-0,1~10МПа	- 1 - 100
H	диапазон измерений	0,20-20 МПа	2.0 - 200
H	диапазон	-0,1~20 МПа	- 1 - 200.
Я	диапазон измерений	0,4~40 МПа	Четыре - четыре.
Я	диапазон	-0,1~40 МПа	- 1 - 400
Дж	диапазон измерений	0,6-60 МПа	6 - 600
Дж	диапазон	-0,1~60 МПа	- 1 - 600

Измерения и диапазон (CHD820 - TA - абсолютное давление)

Измерение / диапазон		кПа	бар
В	диапазон измерений	2 - 40	0,02 - 0,4
В	диапазон	0 - 40	0 - 0,4
С	диапазон измерений	2.5 - 250	0.025 - 2,5
С	диапазон	0 - 250	0 - 2,5
Е	диапазон измерений	30 - 3000.	0,3 - 30
Е	диапазон	0 - 3000	0 - 30

Предел измерения

В пределах верхнего и нижнего пределов диапазона могут быть произвольно скорректированы. Рекомендуется выбрать код диапазона с как можно более низким отношением для оптимизации характеристик производительности.

Параметры нуля

Нулевая точка и диапазон могут регулироваться до любого значения в пределах диапазона измерений в таблице, если: калибровка диапазона ≥ минимальный диапазон

Влияние расположения установки

Изменение положения установки в параллельном направлении с поверхностью мембраны не вызывает эффекта нулевого дрейфа, если положение установки и поверхность мембраны изменяются более чем на 90 °, измерение C имеет нулевой дрейф в диапазоне < 0,25 кПа, другие измерения имеют нулевое влияние в диапазоне < 0,15 кПа, все они могут быть скорректированы путем регулировки нуля. Отсутствие эффекта масштаба.

вывод

2 - проводная система, 4 - 20 мADC, с дополнительным выходом HART для цифровой связи, с возможностью выбора линейного или квадратного корневого выхода.

Предел выходного сигнала: Imin = 3,8 мА, Imax = 20,8 мА

Ток сигнализации

Режим занижения (минимальный): 3,8 мА

Режим завышения (максимальный): 20,8 мА

Режим непредставления (поддержание): поддержание значения тока до отказа

Стандартные параметры тока напоминания: режим завышения

Время отклика

Постоянная демпфирования компонентов усилителя составляет 0,1s; константа времени датчика составляет 0,1–1.6s, в зависимости от величины и отношения диапазона. Дополнительная регулируемая постоянная времени: 0,1 - 60s.

Время подогрева: < 15s

температура окружающей среды

-40～85℃

С жидкокристаллическим дисплеем, при уплотнительном кольце фтористого каучука - 20 - 70°С

Температура хранения / температура перевозки

-50～85℃

С жидкокристаллическим дисплеем: 40 - 85 °C

Предел давления

От вакуума до максимума.

Предел перегрузки:

диапазон измерений	6кПа (В)	40 кПа (С)	250 кПа (D)	3МПа (F)
Предел перегрузки	200 кПа	500кПа	2000кПа	7,5 МПа
диапазон измерений	10МПа (Г)	20 МПа (Н)	40 МПа (I)	60МПа (J)
Предел перегрузки	20 МПа	40 МПа	60 МПа	70 МПа

Электромагнитная совместимость (EMC)

См. таблицу электромагнитной совместимости на следующей странице

3: Установка

Условия питания и нагрузки

Электрическое напряжение 24В, R (Us - 12V) / Imax k Ом

Имакс = 23 мА

Максимальное напряжение питания: 42VDC

Минимальное напряжение питания: 12VDC, 15VDC (жидкокристаллический дисплей с подсветкой)

Диапазон нагрузки цифровой связи: 230 - 600 Ом

Электрическое соединение

Кабельные уплотнители M20X1.5, соединительные зажимы для проводов от 0,5 до 2,5 мм2.

Подключение процессов

Стандартное технологическое соединение: внутренняя резьба NPT 1 / 2, которая может быть преобразована в внешнюю резьбу NPT 1 / 2, G1 / 2 и M20x1.5, вакуумный интерфейс KF16.

4: Физические спецификации

материал

Диафрагма: нержавеющая сталь 316L, сплав Харви C

Процессное соединение: нержавеющая сталь 316L

Заполнитель: кремниевое масло

Корпус трансформатора: материал из алюминиевого сплава, наружное распыление эпоксидной смолы

Кольцо уплотнителя корпуса: бутадиен - нитрильный каучук (NBR)

Таблица: Нержавеющая сталь 304

вес

1.6 кг (нет: жидкокристаллический дисплей, монтажный кронштейн, технологическое соединение)

Класс защиты корпусаИП67

Таблица электромагнитной совместимости

номер	тестовый проект	Основные критерии	Условия тестирования	Класс производительности
1	Радиационные помехи (оболочка)	GB / T 9254 - 2008 Таблица 5	30МГц ~ 1000МГц	квалифицированный
2	помехи проводимости (порт питания постоянного тока)	GB / T 9254 - 2008 Таблица 1	0,15 МГц ~ 30 МГц	квалифицированный
3	Степень помехоустойчивости электростатического разряда (ESD)	ГБ/Т 17626.2-2006	4kV (Контакты) 8 кВ (воздух)	В
4	сопротивляемость радиочастотного электромагнитного поля возмущениям	ГБ/Т 17626.3-2006	10В/м (80МГц~1ГГц)	А
5	помехоустойчивость магнитного поля рабочих частот	ГБ/Т 17626.8-2006	30А/м	А
6	резистентность к возмущениям группы быстрых переходных импульсов	ГБ/Т 17626.4-2008	2кВ (5/50ns, 5кГц)	В
7	Устойчивость к перенапряжениям	ГБ/Т 17626.5-2008	1 кВ (между линиями) 2 кВ (между линиями) (1.2us / 50us)	В
8	помехоустойчивость проводимости с индукцией радиочастотного поля	ГБ/Т 17626.6-2008	3В (150 кГц ~ 80 МГц)	А

Примечание: (1) Описание класса производительности A: При испытании производительность в пределах технических спецификаций является нормальной.
(2) Описание уровня производительности B: При тестировании функция или производительность временно уменьшается или теряется, но может быть восстановлена самостоятельно, фактическое состояние работы, хранение и его данные не изменяются.

Единицы габаритов формы (mm)

Горизонтальное распределительное соединение (боковое) горизонтальное распределительное соединение (переднее)

Стены соединеныВертикально - распределительное соединение

5: Диаграмма электрических соединений

6: Описание подключения к процессу (код 5)

6.1 Стандартная форма (код N))

6.2 Формы производных интерфейсов

1 / 2 - дюймовая наружная резьба NPT (код A) M20x1.5 наружная резьба (код M)

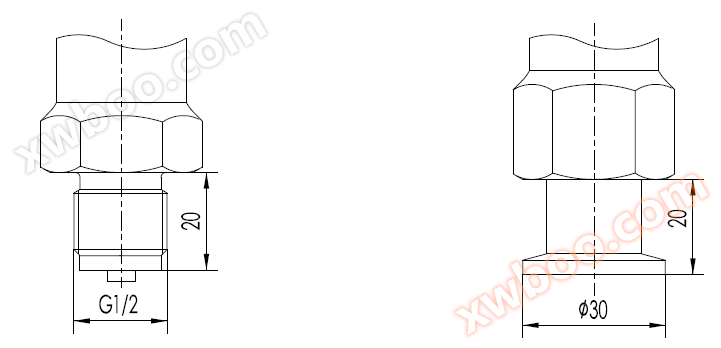

G 1 / 2 Внешняя резьба (код G) Вакуумный интерфейс DIN 28403 KF16 / ISO 2861 (код Y)

1 / 4 - дюймовая наружная резьба NPT (код Y)

7: Smart Presse Series CHD820, модель и спецификация преобразователя давления

CHD820 - TG Интеллектуальный преобразователь давления

CHD820-ТГ		Интеллектуальный датчик давления CHD820 - TG
Код 1	диапазон измерений	Чрезмерное давление
В	0-0.6KPa ~ 6KPa	200 кПа
С	0-2KPa ~ 40KPa	500кПа
Д	0-2.5KPa ~ 250KPa	2000кПа
Е	0-10KPa ~ 1000KPa	3.0МПа
F	0-30KPa ~ 3000KPa	7,5 МПа
Г	0-0.1МПа ~ 10МПа	20 МПа
H	0-0.2МПа ~ 20МПа	40 МПа
Я	0-0,4 МПа ~ 40 МПа	60 МПа
Дж	0-0,6 МПа ~ 60 МПа	70 МПа
Код 2	вывод
Е	Стандартный интеллектуальный тип (4 ~ 20) mA DC двухпроводная система + HART протокол Цифровая связь
Код 3	Диафрагма
1	316L Нержавеющая сталь
2	сплав Харви C
Код 4	Жидкость для наполнения
2	силиконовое масло
3	Фторин
Код 5	Интерфейс процесса
Н	Внутренняя резьба 1 / 2 NPT
А	1 / 2 NPT наружная резьба
Г	Внешняя резьба G1 / 2
М	M20x1.5 Наружная резьба
Y	Специальный способ подключения
Код 6	Электрический интерфейс
Н	Внутренняя резьба 1 / 2 NPT
М	M20x1.5 Внутренняя резьба
Код 7	Монтаж кронштейна
В4	Кронштейн трубопровода (углеродистая сталь)
В5	Кронштейн плоский (углеродистая сталь)
В6	Кронштейн трубопровода (нержавеющая сталь)
В7	Кронштейн плоский (нержавеющая сталь)
Код 8	Класс взрывозащищенности
Н	Обычный тип (без взрывозащиты)
Д	Взрывозащитный Exd II CT6
Я	Взрывоустойчивый Exia II CT6
Код 9	Класс точности
2	Уровень 0,2
5	Уровень 0,5
1	Уровень 0.1
7	Уровень 0075
6	Уровень 0065
8	Уровень 0,05
Код параметров	вариант
К	Обезжиривание
Л	висячий номерной знак
F	Защита от мин (устойчивость к переходным напряжениям)
H	Сварная нагнетательная труба (нержавеющая сталь)
Е	Английская табличка

Серия CHD820 - TA

CHD820-ТА		Интеллектуальный преобразователь давления типа CHD820 - TA
Код 1	диапазон измерений	Чрезмерное давление
С	0-2~40кПа	500кПа
Д	0-2,5~250КПа	2000кПа
Е	0-10~1000кПа	3.0МПа
F	0-30~3000кПа	7,5 МПа
Код 2	вывод
Е	Стандартный интеллектуальный тип (4 ~ 20) mA DC двухпроводная система + HART протокол Цифровая связь
Код 3	Диафрагма
1	316L Нержавеющая сталь
2	сплав Харви C
Код 4	Жидкость для наполнения
2	силиконовое масло
3	Фторин
Код 5	Интерфейс процесса
Н	Внутренняя резьба 1 / 2 NPT
А	1 / 2 NPT наружная резьба
Г	Внешняя резьба G1 / 2
М	M20x1.5 Наружная резьба
Y	Специальный способ подключения
Код 6	Электрический интерфейс
Н	Внутренняя резьба 1 / 2 NPT
М	M20x1.5 Внутренняя резьба
Код 7	Монтаж кронштейна
В4	Кронштейн трубопровода (углеродистая сталь)
В5	Кронштейн плоский (углеродистая сталь)
В6	Кронштейн трубопровода (нержавеющая сталь)
В7	Кронштейн плоский (нержавеющая сталь)
Код 8	Класс взрывозащищенности
Н	Обычный тип (без взрывозащиты)
Д	Взрывозащитный Exd II CT6
Я	Взрывоустойчивый Exia II CT6
Код 9	Класс точности
2	Уровень 0,2
5	Уровень 0,5
1	Уровень 0.1
7	Уровень 0075
6	Уровень 0065
8	Уровень 0,05
Код параметров	вариант
К	Обезжиривание
Л	висячий номерной знак
F	Защита от мин (устойчивость к переходным напряжениям)
H	Сварные нагнетательные трубы (нержавеющая сталь)
Е	Английская табличка
