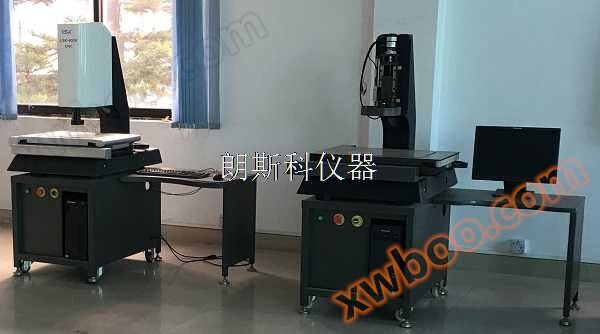

Полностью автоматические фотометрические приборы CNC

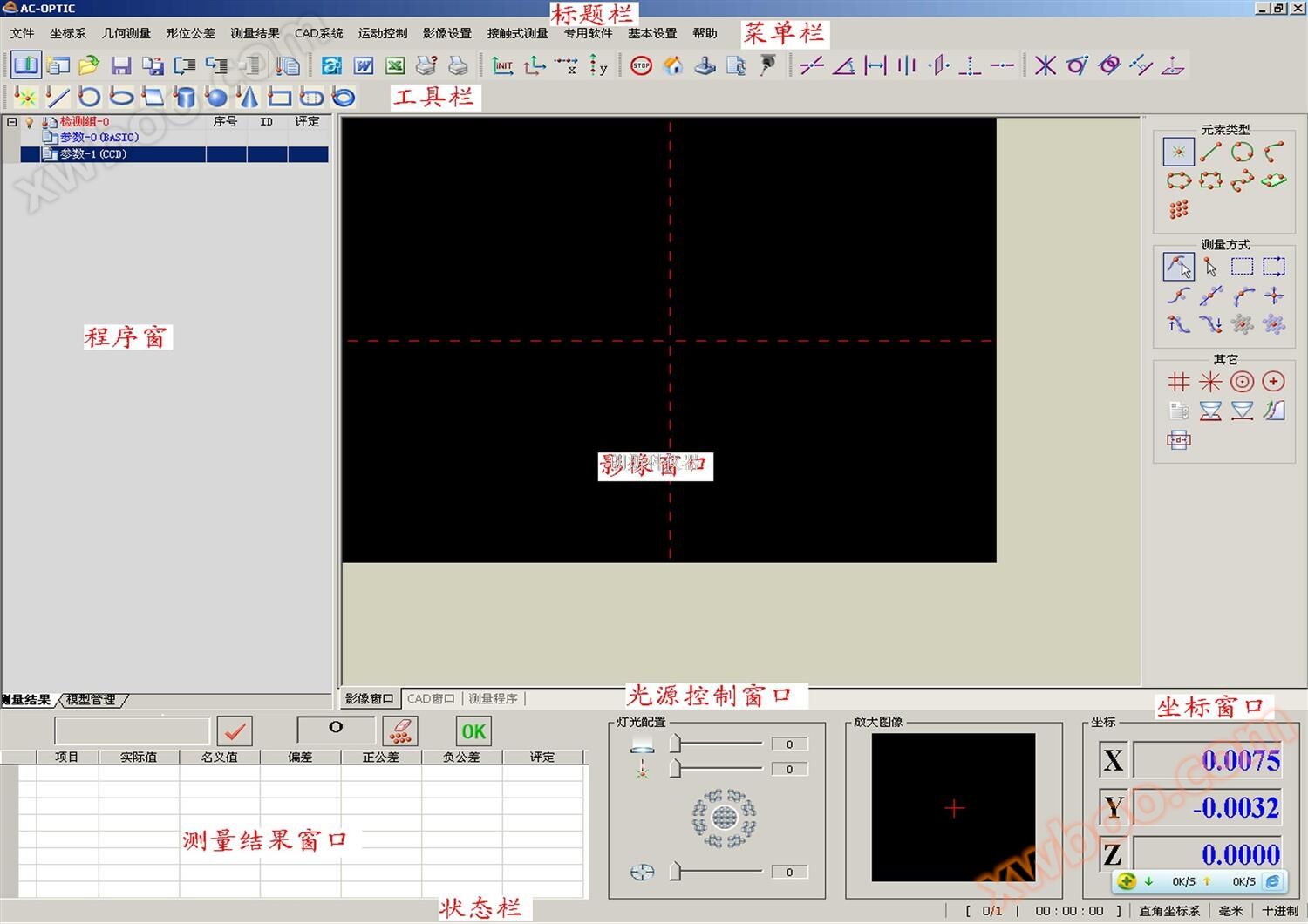

ЧПУПрограммное обеспечение для автоматического тестирования

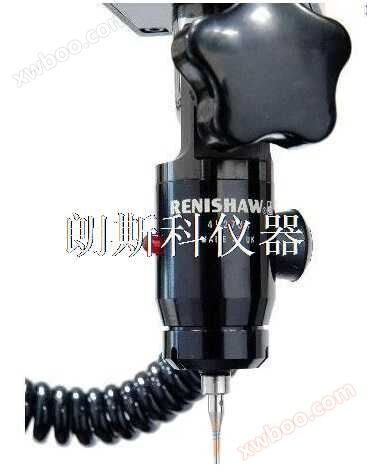

Выберите зонд

Характеристики приборов серии полностью автоматических приборов для измерения изображений CNC

♦ сверхточное автоматическое измерение, четырехосное управление полным сервоприводом;

♦ Точность00Гранитное основание класса плюс стойка, высокая точность, хорошая стабильность;

♦ Трехоськомпанией THKТочная прямая направляющая, прецизионная трансмиссия;

♦ Введите высокоточную растровую линейку, высокую точность, стабильность;

♦Соничип470линия1 / 3« Высокая четкость цветаCCDОптический объектив с автоматическим удвоением, обеспечивающий автоматическое измерение удвоения;

♦ Программное управление6Кольцо8Область кругового источника света,светодиодныеКонтурный источник света, коаксиальный источник света;

♦ Автофокусное измерение высоты с возможностью установки контактной головки или лазерного сканера.

II. Технические характеристики

1Совершенно новыйЗКонструкция оси - большая гарантия.ЗЛинейность оси повышает точность измерений.

2Инновационный дизайн, будетYОсьХПод осью,И уменьшить пролет, чтобы уменьшить ошибку Аббе, улучшить точность станка.

3МацуситаDCСервозамкнутая система управления, работает плавно, шум низкий и быстрый.

4Конструкция с широким основанием для повышения стабильности прибора при измерении, повышения точности измерений.

5Новая конструкция системы фрикционной передачи значительно повышает точность позиционирования станка. Согласно функции обработки, отображения, ввода, вывода,Полная интеграция измерений с офисом;

6、 Инструменты имеются.РС-232интерфейс,После подключения к компьютеру,применять2DОбработка и вывод изображений с помощью специального программного обеспечения для картирования изображений.

III. технические параметры

IV. Оценка измерений геометрических элементов

1Гибкое позиционирование: поиск положительного, вращения, установки нуля, сдвига и системы координат для хранения, извлечения.

2Измерение и оценка геометрических элементов: точка, прямая, плоскость, окружность, эллипс, пересечение, расстояние, симметрия, вертикаль, угол.

3Оценка погрешности формы: линейность, плоскость, окружность.

4Оценка погрешности положения: параллелизм, вертикальность, наклон, коаксиальность(Концентричность)Симметричность положения, Торцевое биение, полное биение.

5Можно автоматически программировать измерения для повышения эффективности работы.

6Сохранить распечатку результатов измерений и отчетов об измерениях. Измерить формат вывода отчетаСловоАв ExcelИ так далее.

7АОкноОперационная система, китайский операционный интерфейс; Китайский, английский и немецкий языки меняются друг с другом.

Технические параметры серии полностью автоматических приборов для измерения изображений CNC
