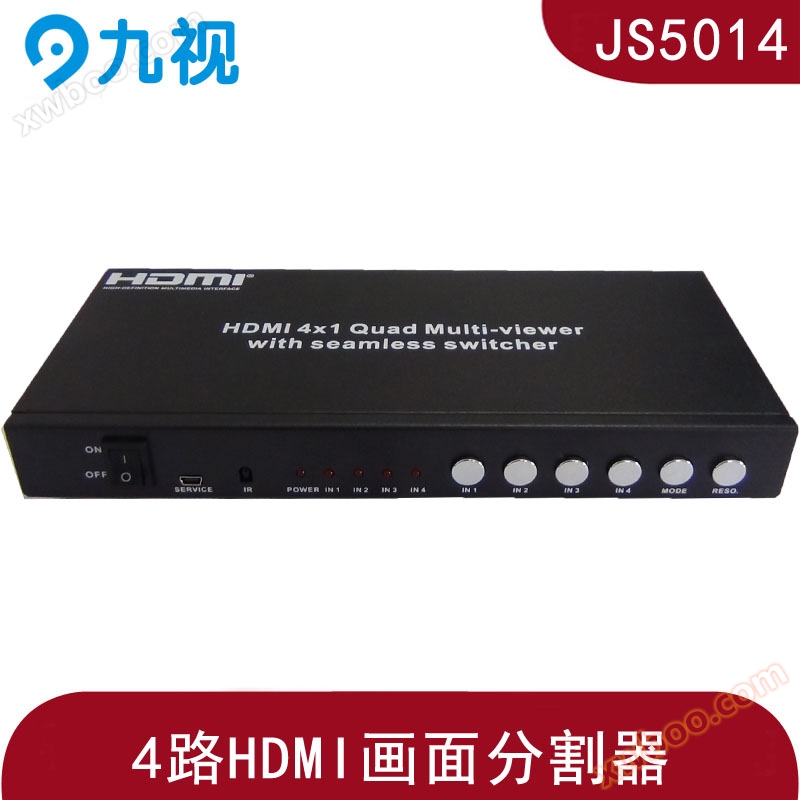

Разделитель изображений HDMI (JS5014)

		Название продукта	Разделитель изображений HDMI (JS5014)
		Марка продукции	Девять глаз
		Цены на продукцию	Онлайновые консультации
		Производитель	Шэньчжэньская компания электронных технологий

Модель:JS5014

Функция:

Функция переключения путей 1 и 4: идеальное бесшовное переключение, без черного экрана

Функция разделения путей 2 и 4: Объединённый выход 4 путей

Функция разделения путей 3 и 4: одно большое и три небольших разделения.

I. Описание продукции

JS5014 HDMI 4x1 - это высокопроизводительный переключатель с четырехканальным разделением изображения высокой четкости и бесшовным переключением выхода, который отображает 4 - канальный цифровой видеосигнал высокой четкости на одном и том же экране и имеет несколько эффектов разделения видео, в то время как входной сигнал высокой четкости 4 - канального диапазона может быть легко переключен. Режим управления переключателем является разнообразным и гибким и может управляться с помощью кнопки передней панели, локального управления IR, управления IR приемной панели и управления RS232.

　　

　　

　　

II. Особенности продукции:

Поддержка 4 - канального ввода HDMI, 1 - го HDMI, 1 - го UTP - вывода

Поддерживается разделение сигналов HDMI 4

Поддерживается 4 - канальное переключение сигналов HDMI.

Выход с максимальным разрешением

Поддержка коаксиального разделения звука

Поддержка аудиоформатов LPCM / Dolby5.1 / DTS5.1

Поддержка двустороннего управления IR

Интеллектуальное управление EDID

Поддержка сетевого управления RS232 и обновления программного обеспечения

Поддержка нескольких форматов HDMI

Встроенная функция sclaer up, scaler down

Приемник E50IR с функцией обратной передачи звука ARC

III. Функции продукта

Поддержка HDMI 1.3, ввод совместимой версии DVI 1.0

Пропускная способность: максимальная поддержка 2.25 Гбит / с

Цветовое пространство: поддержка RGB, YCBCR, YCbCr (4: 2: 2), YCbCr (4: 4: 4: 4)

Глубина цвета (Deep Color): Поддержка 8bit темного выхода

Входно - выходное расстояние передачи HDMI: Высокоскоростные провода HDMI поддерживают 15 м (1080p / 60 Гц, 8 - битная глубина цвета)

Аудиоформат: Ввод - вывод поддерживает аудиоформаты LPCM 2.0 / 5.1, DTS5.1, Dolby5.1

Поддержка входного разрешения: HDMI: 480i до 1080p 60 Гц

Поддерживаемое разрешение выхода: 1080P, 720P, 1080I, 1024x7681360x768

Поддержка управления EDID

Поддержка последовательного обновления RS232

Поддержка двустороннего управления IR

Блок питания 12V / 2.5A

IV. Модель:

IN1 ~ IN4: Выбор клавиш, в зависимости от различных функций MODE

MODE: Три режима выбора

MODE1: Переключить IN1 - IN4 для выбора выходного звука

MODE2: Переключить IN1 - IN4 для выбора одного из входов

Мастер экрана (аудио одновременно)

MODE3: Бесшовный переключатель, эквивалентный 4x1

RESO: Вывод 5 переключений разрешения

SERVICE: Обновление интерфейса Mini USB

При выборе вывода 1080p: разделить изображение

Разрешение: MODE1 960 * 540, MODE2: IN1 1280 * 1080, остальные 640 * 360, MODE3: 1920 * 1080

MODE1: Выберите источник ввода, и звуковой выход будет выбранным источником ввода.

Во вставке MODE2: IN1 отображается изображение, которое следует за переключением источника ввода, а звук фиксируется как источник ввода во вставке IN1, за которым следует переключение.
